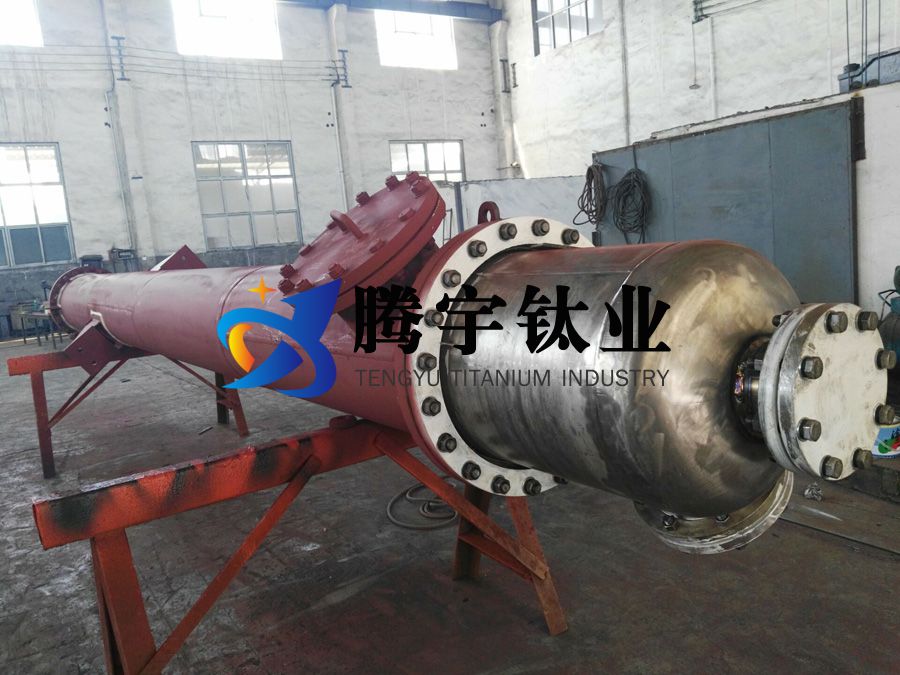

鈦換熱器是一種以鈦為基礎，加入其他元素組成的合金換熱器。由于其優異的耐腐蝕性和良好的傳熱性能，它在許多領域中得到了廣為應用。其結構形式多樣，以下是一些常見的設備結構形式：

1、固定管板式：

這種結構形式的鈦換熱器中，管子固定在管板上，一端與管板焊接在一起，另一端通過焊接或法蘭連接，使管子與殼體相通。這種結構簡單，適用于小殼程、中等壓力的場合。

2、浮頭式：

浮頭式鈦換熱器的管板一端可以自由移動，這種結構可以補償因溫度變化引起的熱脹冷縮，適用于大型設備和高壓場合。但由于結構復雜，密封性能要求較高，因此制造成本也較高。

3、U形管式：

這種結構的鈦換熱器中，管子彎成U形，一端固定在管板上，另一端與管板焊接在一起。由于管子可以自由伸縮，可以補償溫度變化引起的熱脹冷縮。這種結構簡單，適用于高溫高壓的場合。

4、板式：

板式鈦換熱器由多個傳熱板組成，每個傳熱板上安裝有多個傳熱單元。這種結構可以高效地進行熱量交換，適用于大規模的熱量交換和緊湊的空間。

綜上所述，鈦換熱器的結構形式多樣，不同的結構形式適用于不同的使用環境和介質。在選擇鈦換熱器時，應根據實際需求和工況選擇合適的結構形式和規格。
